齒厚游標卡尺

時間:2017-09-05 作者: 閱讀:6954

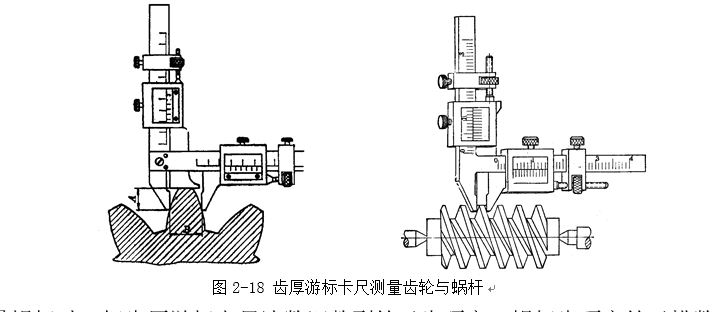

      齒厚游標卡尺(圖2-18)是用來測量齒輪(或蝸桿)的弦齒厚和弦齒頂。這種游標卡尺由兩互相垂直的主尺組成,因此它就有兩個游標。A的尺寸由垂直主尺上的游標調

整;B的尺寸由水平主尺上的游標調整??叹€原理和讀法與一般游標卡尺相同。

      測量蝸桿時,把齒厚游標卡尺讀數調整到等于齒頂高(蝸桿齒頂高等于模數ms),法向卡入齒廓,測得的讀數是蝸桿中徑(d2) 的法向齒厚。但圖紙上一般注明的是軸向齒厚,必須進行換算。
