深度百分尺

時間:2017-10-12 作者: 閱讀:5540

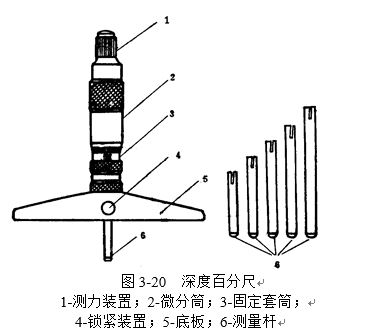

      深度百分尺如圖3-20所示,用以測量孔深、槽深和臺階高度等。它的結構,除用基座代替尺架和測砧外,與外徑百分尺沒有什么區(qū)別。

      深度百分尺的讀數(shù)范圍(mm):0~25,25~100,100~150, 讀數(shù)值(mm)為0.01。它的測量桿6制成可更換的形式, 更換后,用鎖緊裝置4鎖緊。 深度百分尺校對零位可在精密平面上進行。即當基座端面與測量桿端面位于同一平面時,微分筒的零線正好對準。當更換測量桿時,一般零位不會改變。

      深度百分尺測量孔深時,應把基座5的測量面緊貼在被測孔的端面上。零件的這一端面應與孔的中心線垂直,且應當光潔平整,使深度百分尺的測量桿與被測孔的中心線平行,保證測量精度。此時,測量桿端面到基座端面的距離,就是孔的深度。
